Решения электрической системы

Вы здесь: Дом » Решения » Решения электрической системы

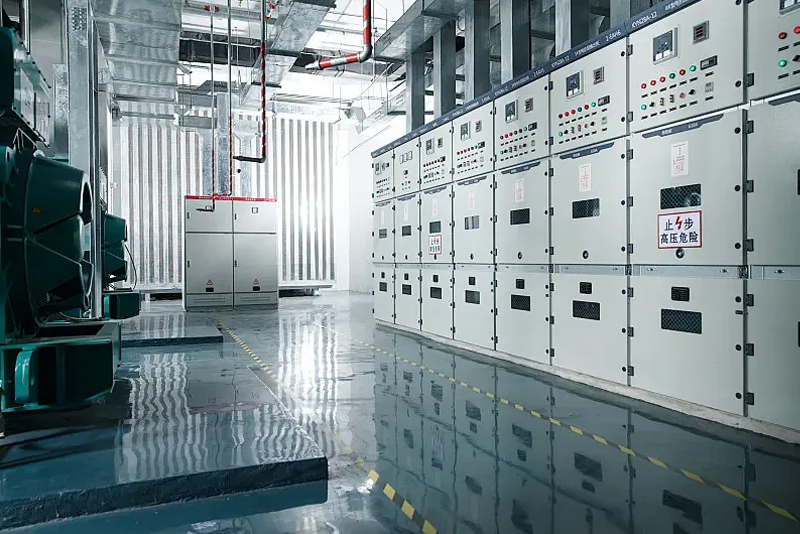

Сценарии применения шкафов с высоким и низким напряжением

Наша цель - тесно сотрудничать с партнерами, чтобы помочь клиентам добиться большего успеха в нескольких областях.

Промышленное поле

В производственных средах, таких как фабрики и мастерские, он обеспечивает стабильный источник питания для различных производственных оборудования для обеспечения непрерывной работы производственных линий.

Коммерческое здание

В коммерческих местах, таких как торговые центры, офисные здания и отели, такие системы, как освещение, кондиционер, лифты и противопожарная защита, все опираются на стабильное электричество.

Общественные объекты

Общественные учреждения, такие как больницы, школы и общественный транспорт, имеют чрезвычайно высокие требования для стабильности электроснабжения.

Энергетическая промышленность

Соберите, преобразуйте и выводит электрическую энергию, генерируемую возобновляемой энергией, чтобы обеспечить качество и стабильную передачу электрической энергии.

Технические параметры

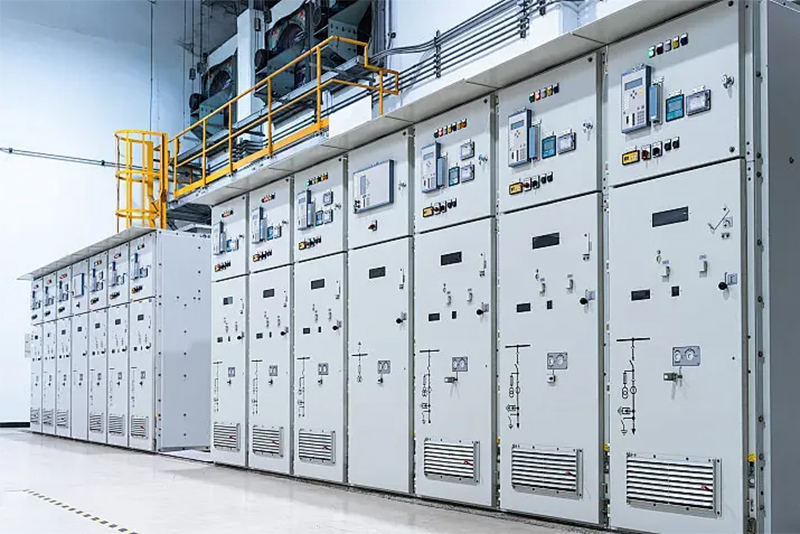

Высоковольтный распределительный шкаф

Общие модели и стандарты: общие модели включают KYN28A и т. Д., И они соответствуют такими стандартами, как IEC298, GB3906, DL/T404 и т. Д.

Основные технические параметры
Оценка защиты: корпус IP4X, отделение IP2X.
Номинальное рабочее напряжение: обычно 6-12 кВ и т. Д.
Номинальная частота: 50 Гц.
Высота: обычно применима к областям с высотой менее 1000 метров.
Температура окружающей среды: Рабочий диапазон температуры окружающей среды составляет -10 ℃ до + 40 ℃.
Относительная влажность: не более 85%.
Основная спецификация шины: текущая пропускная способность основной шины, как правило, составляет от 630 до 3150А.
Короткий цикл выдержанный ток: номинальный короткий срок 16-40 к.а/4 секунды; Пиковое значение: 40-100 к.а. Оценка короткой замыкания пропускной способности: 16-40 к.а.
Производительные характеристики напряжения: частота мощности выдерживает напряжение 32-42-48 кВ, Импульсное напряжение молнии 75-85 кВ. Частота мощности выдерживает напряжение вторичного цепи составляет 2 кВ.

Низковольтный распределительный шкаф

Общие модели и стандарты: такие как тип GCK и т. Д., Рассмотрены и изготовлены в соответствии с соответствующими электрическими стандартами.

Основные технические параметры
Номинальное напряжение: обычно 380 В, подходит для промышленных и гражданских систем низкого напряжения.
Номинальный ток: от 630А до 4000А, он может соответствовать текущим требованиям нагрузок различных масштабов.
Номинальный ток по разрыву короткого замыкания: 50 кА, способный быстро отрезать ток неисправности в случае недостатка короткого замыкания.
Оценка короткого выдержанного тока: 50 кА, обеспечивающая возможность противостоять тепловому эффекту тока короткого замыкания в течение короткого периода времени.
Номинальный пик выдержанный ток: 105KA, способный выдержать удар пикового тока в момент короткого замыкания.
Оценка защиты: обычно IP30, он может предотвратить вход объектов с диаметром более 2,5 мм. Оценка защиты может быть увеличена в зависимости от среды использования.

Решение системной интеграции

Общий дизайн архитектуры

Создайте полную электрическую систему с шкафами распределения высокого и низкого напряжения в качестве ядра, покрывающих трансформаторов, кабелей, устройств управления и защиты, интеллектуальных систем мониторинга и т. Д.

Интеграция систем управления и защиты

Конструкция схемы управления: на основе фактических требований к управлению, разработать цепь управления, которая включает контроллер, датчики и приводы для достижения автоматизации и интеллектуального управления распределительным шкафом.
Функции интегрированной защиты: интегрирует защиту от перегрузки, защиту короткого замыкания, защиту утечки, молниеносная защита и другие функции.

Интеграция интеллектуальной системы мониторинга

Введите интеллектуальную систему мониторинга для достижения мониторинга в реальном времени, дистанционного контроля и анализа данных в шкафах распределения высокого и низкого напряжения и всей электрической системы.

Интеграция систем заземления и молнии

Проектирование системы заземления: установите надежную систему заземления, чтобы гарантировать, что металлические корпуса распределительных шкафов, металлические части электрического оборудования и т. Д. Эффективно заземлены.
Проектирование системы молниеносной защиты: Установите устройства молнии, такие как молния, световые ремни и молния.

Установка и ввод в эксплуатацию

Стадия установки: при установке шкафов с высоким и низким напряжением распределения и полных наборов оборудования строго следуйте дизайнерским чертежам и спецификациям установки для работы.
Процесс отладки: после завершения установки, провести комплексную работу отладки.
