ГКС
Обзор продукта

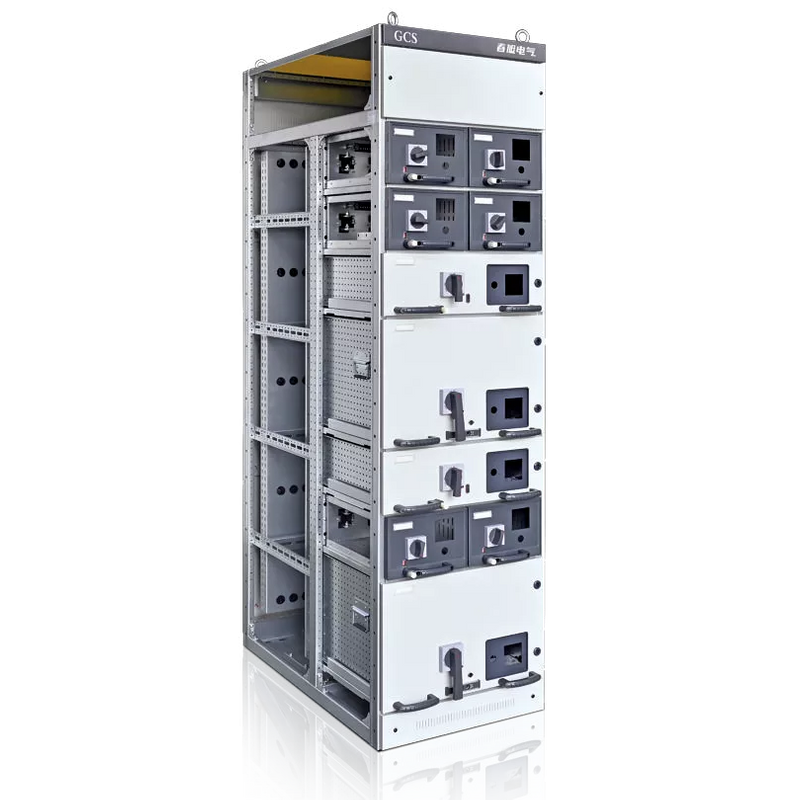

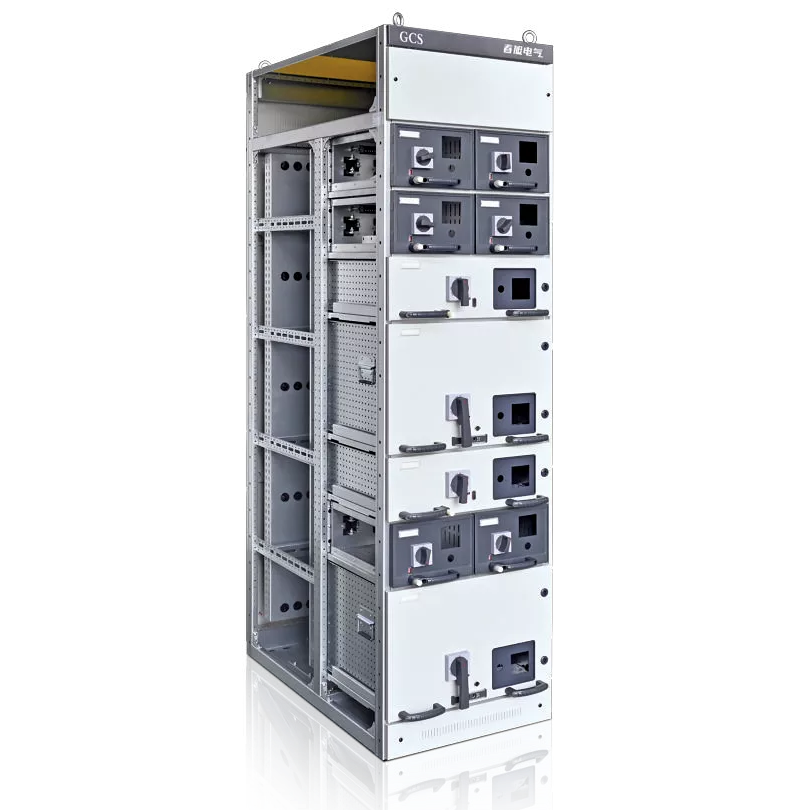

Низковольтный распределительный шкаф GCS с выдвижным типом применяется в системах производства и питания с частотой трехфазного переменного тока 50 Гц, номинальным рабочим напряжением 400 В (600 В) и номинальным током 4000 А и ниже, служит для централизованного управления и компенсации емкости для мощности, распределения электроэнергии и двигателей. Он широко используется в таких случаях, как электростанции, нефтяная промышленность, химическое машиностроение, металлургия и высотное строительство, и т. д. Этот продукт соответствует стандартам IEC60439-1, GB7251.1 и JB/T9661 и другим стандартам. Этот продукт использует модульную конструкцию блока и комбинацию модулей блока, поэтому он гибок и удобен и может реализовать цель замены всех схем и функций GCS на текущем рынке.
Структурное описание
1. В выдвижном ящике можно использовать новый ручной нажимной механизм (ручное и электрическое управление), обеспечивающий экономию усилий в нескольких кругах, для осуществления расслабленного, гибкого и плавного нажатия и извлечения выдвижного ящика. Трехпозиционный переключатель оснащен функцией механического позиционирования и отображения, а также голосовой подсказкой положения. Трех- и четырехполюсный выдвижной ящик 630А удобен и гибок; Блокировка закрытия имеет функцию повторного сброса наконечника с помощью усовершенствованной технологии нажатия и блокировки. 2. Новый крошечный механизм ручного толкания нового типа применяет выдвижные ящики на 1/2 и 1/4 с функциями трехпозиционной блокировки и дисплея. Помощь в блокировке положения дозирования и сброс повторного отключения переключателя.3. Механизм толкающей блокировки нового типа может отображать положение разделения, проверки и соединения, а также синхронизировать электрическую клемму и положение.
4. Вертикальный канал: для облегчения замены можно выбрать полуфункциональную плату и железный прямоугольный канал.
Основные особенности
Рама имеет комбинированную конструкцию с основной рамой из C-стали, степень защиты распределительного устройства IP4X;
Каждое распределительное устройство разделено на три отсека: горизонтальный шинный отсек, выдвижной отсек и кабельный отсек. Отсеки разделены стальной пластиной или пластиковой панелью, устойчивой к высоким нагрузкам, а верхний и нижний ящики разделены металлическими пластинами с вентиляционными отверстиями для эффективного предотвращения искрения, вызванного неисправностью переключающего элемента или аварии, вызванной коротким замыканием шины и других линий;
Компактная конструкция: содержит множество функциональных блоков на небольшом пространстве; структурные компоненты имеют унифицированные характеристики и высокую гибкость при сборке; принимая модуль E=25 мм, конструктивные и выкатные элементы можно комбинировать произвольно в соответствии с требованиями проектирования системы;
В ящике используется процесс клепки двойных пазов с помощью заклепки, что позволяет избежать повреждения тряпки, вызванного повреждением руки пластины саморезом.
Ящики разделены на 14, 12 и габаритную ширину (высота 6Е, 8Е, 12Е, 16Е, 24Е, Е=25мм). Все компоненты изготавливаются одновременно, что обеспечивает 100% замену выдвижных ящиков одной и той же спецификации.
Приборная панель имеет открытую полую конструкцию, облегчающую установку элементов, подключение проводов и обнаружение. Пространство для установки элемента увеличено, что позволяет установить прибор для отображения данных (96 x 96 мм), а также можно установить другие элементы, такие как ручка лампы. Полые места снабжены стальной пластиной для облегчения открытия отверстий.
