Обзор продукта

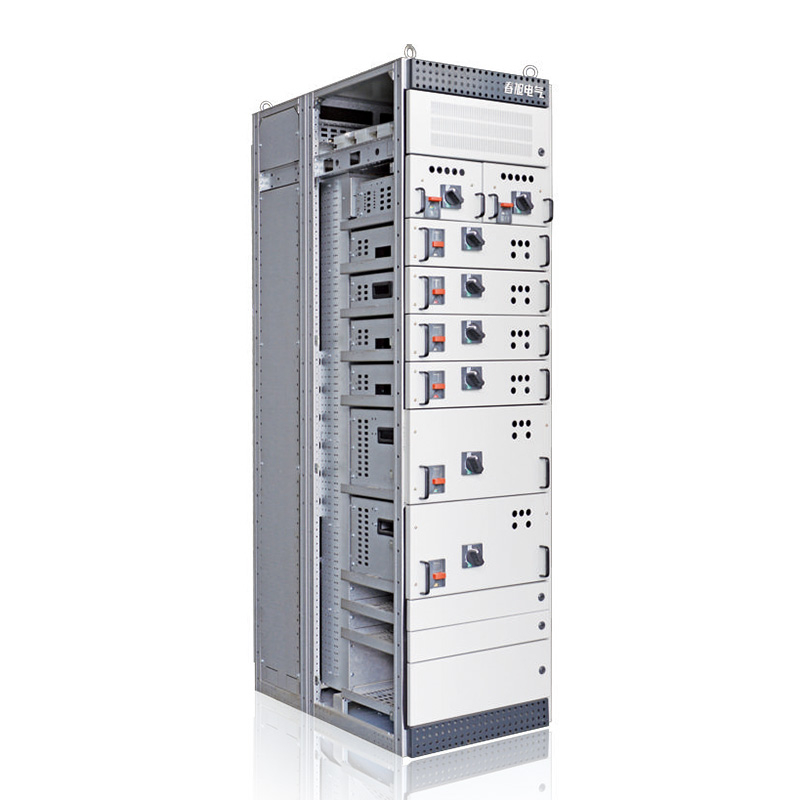

Распределительный устройства с низким напряжением C-Blokset применяется ко всем системам низкого напряжения, которые требуют высокой надежности: системы электрического распределения и системы электрического управления. Он широко используется в различных системах низкого напряжения, таких как промышленные и горнодобывающие предприятия, высокие здания и муниципальное строительство. Продукт соответствует соответствующим стандартам, таким как GB7251.1, GB/T23359 и JB/T9661.
Структурное описание
1. Полности: это полная система, интегрирующая компоненты коммутатора Schneider Electric, и все его защитные устройства разработаны на основе наиболее оптимизированной координации и сотрудничества.
2. Надежность: спроектирована и проверена в соответствии с международными стандартами (TTA);
3. Модуляризация: состоит из стандартизированных сборных компонентов, ее можно быстро изготовить, легко модифицировать и экономить затраты;
4. Интеллект: компоненты с расширенной защитой и функциями связи могут быть интегрированы в оборудование для распределения энергии и защиты двигателя.
Основные особенности
Шкаф Switch имеет структуру ящика и фиксированную структуру разделения. Эффективная высота установки каждого шкафа составляет 40 модулей, а каждый модуль имеет высоту 50 мм. Основные шины для ящиков: однослойный занимает 6 модулей, двойной слой занимает 10 модулей; Основные шины для других шкафов: однослойный занимает 4 модуля, двойной слой занимает 8 модулей, а остальные-эффективные модули установки, занятые функциями коммутатора.
Модульная многофункциональная серия разделен на: а) шкаф для распределения (тип D), б) шкаф компенсации коэффициента мощности (тип DC), C) Центр управления двигателем (фиксированный тип MF), D) Центр управления двигателем (тип ящика MW), E) Частотный преобразователь и шкаф Soft Start (тип MS).
Верхняя часть шкафа оснащена устройством для снятия давления, чтобы предотвратить случайные травмы, вызванные электрическими разломами.
Корпус шкафа состоит из основной рамы и расширенной рамы. Основная рама собирается из стандартных сборных компонентов, которые поставляются в различных спецификациях. Высокие и низкие сборы распределительных устройств могут быть собраны в рамы разных размеров. Основная структура и расширенная структура могут быть объединены, чтобы сформировать переключающие шкафы различной глубины и ширины.
Методы установки элементов коммутатора включают в себя фиксированный тип, тип вставки и тип вывода. Технические характеристики высоты ящика в функциональном блоке: 150 мм, 300 мм, 450 мм, 600 мм и 750 мм. Установка необходимых элементов переключателя в ящике шкафа переключения может обеспечить быстрое и надежное обслуживание и ремонт.
Переключатели и другие компоненты могут быть установлены в фиксированном интервальном блоке. Различные высоты фиксированных интервалов могут быть выбраны в соответствии с размером переключателей и других компонентов, как правило, 150 мм, 300 мм.
Есть несколько высот, таких как 450 мм и 600 мм. Различные интервалы полностью независимы друг от друга, обеспечивая безопасность и надежность.
Оценка защиты шкафа IP20 до IP54.
