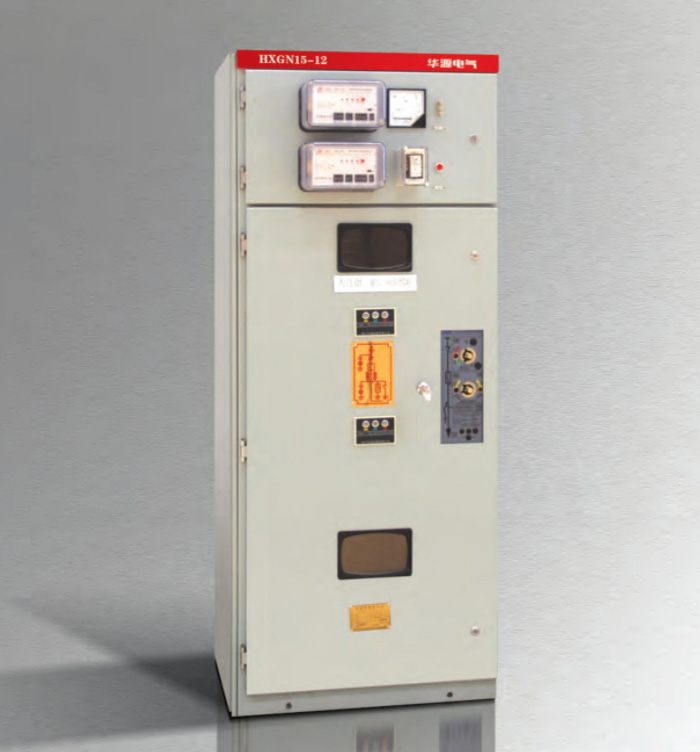

HXGN15-12

Обзор продукта

Основное устройство HXGN15-12-типа, фиксированное металлическое кольцо, представленное в инъекционном кольце (RMU), представляет собой новый тип распределительного устройства, предназначенного для ремонта и строительства городской энергосистемы. Он служит прерывателем тока нагрузки и прерывателя тока короткого замыкания в системе питания, а также механизм закрытия тока короткого замыкания. Он подходит для AC 3-10 кВ, 50 Гц систем распределения. Он широко используется в проектах по строительству и реконструкции городской энергосистемы, промышленных и горнодобывающих предприятиях, многоэтажных зданиях и общественных объектах, служащих как кольцевым основным, так и терминальным оборудованием, распределяющим и контролирующим электроэнергию и защитой электрического оборудования. Он также может быть установлен в сборных подстанциях. Этот RMU оснащен выключателем вакуумной нагрузки и пружинным механизмом, которым можно работать вручную или электрически. Выключатель заземления и разъединение также управляются вручную. Этот RMU предлагает очень полный пакет, компактный, не представляет риска сгорания или взрыва и предлагает надежные функции «Пять защиты ».

Условия эксплуатации

1. Температура окружающего воздуха: от -15 ° C до +40 ° C;

2. Высота: 1000 м или меньше;

3. Влажность: среднесуточная влажность не превышает 95%, среднесуточное давление водяного пара не превышает 2,2 кПа; Средней средней влажности не превышает 9%, среднемесячное давление водяного пара не превышает 1,8 кА.

4. Интенсивность землетрясения: не более 8 градусов;

5. Местоположение без очевидного загрязнения, такого как коррозионные или легковоспламеняющиеся газы.

Примечание. Если вышеуказанные обычные условия работы превышены, пользователь может связаться с нашей компанией для консультации.

Основные особенности

1. Главный блок кольца собирается из профилей 8MF, с полнокадровым монтажным размером модульного отверстия 20 мм.

2. Главный блок кольца оснащена переключателем нагрузки FN12-12D или комбинированным блоком предохранителей FZN25-12, который имеет изолирующий переключатель, вакуумный переключатель нагрузки и переключатель заземления. И изолирующий выключатель, и заземляющий выключатель имеют различные вырезы.

3. Изолирующий переключатель, выключатель вакуумного нагрузки, выключатель заземления и дверь шкафа.

4. Блок может работать вручную или электрически.

5. Дверь шкафа и дверь инструмента оснащены свинцовыми уплотнениями. 6. Комбинированный шкаф и предохранитель предохранителей оснащены нападающими. В случае короткого замыкания нападающий ударяет по механизму отключения, обеспечивая быстрое отключение и эффективно защищая электрическое оборудование.

7. Главный блок кольца работает с фронтальным управлением и может быть установлен на стене. 8. 'Функция блокировки с пятью защиты ': переключатель нагрузки может работать только в закрытом положении только тогда, когда дверь шкафа закрыта и заблокирована, а выключатель заземления находится в положении 'Open '. Переключатель нагрузки может быть закрыт только тогда, когда переключатель нагрузки находится в положении 'Изоляции '. Когда выключатель заземления находится в положении 'закрыто ', а изоляционное разделение полностью вставлено, дверь шкафа может быть открыта. Паккуумный прерыватель надежно связан с изолирующим выключателем, который, в свою очередь, связывается с заземляющим выключателем и связана с дверью шкафа. Изоляционная перегородка также связана с дверью шкафа. Чтобы обеспечить надежную непрерывность заземления, рама и внутренние компоненты металла оцинкованы.
