Общий

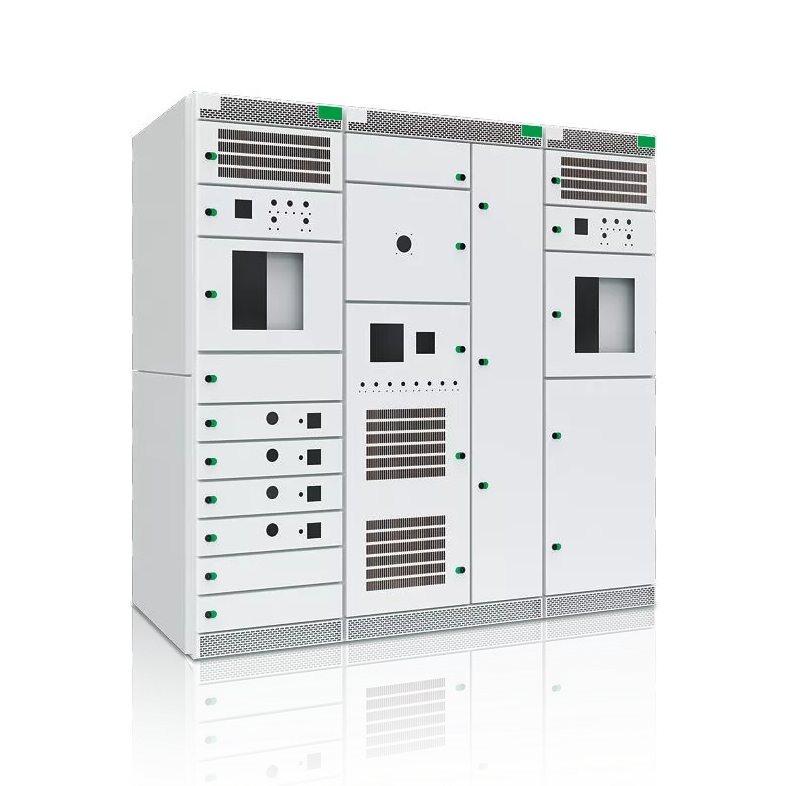

Низковольтное распределительное устройство C-BM6Plus может применяться во всех низковольтных системах, системах распределения электроэнергии и системах электрического управления, требующих высокой надежности. Он широко используется на промышленных и горнодобывающих предприятиях, в высотных зданиях, муниципальном строительстве и других системах распределения электроэнергии низкого напряжения. Продукты соответствуют GB7251-2013 и другим соответствующим стандартам.
Описание структуры
1. Комплексность:
Основана на передовом техническом опыте Schneider Electric в области низковольтного электрооборудования и низковольтных распределительных устройств.
2. Надежность:
Разработан и протестирован в соответствии с GB7251-2013.
3. Модульность:
состоит из стандартизированных сборных компонентов, что обеспечивает быстрое производство, легкую модификацию и снижение затрат.
4. Интеллект.
Компоненты с расширенными функциями защиты и связи могут быть интегрированы в оборудование для обеспечения надежного распределения мощности и защиты двигателя.
Основные характеристики
Шкаф распределительного устройства имеет конструкцию выдвижного и фиксированного типа. Эффективная высота установки каждого шкафа составляет 40 модулей, высота каждого модуля — 50 мм.
Ширина шкафа доступна в вариантах 600 мм, 800 мм и 1000 мм, а унифицированная глубина шкафа составляет 1000 мм.
Он представляет собой модульную многофункциональную серию, в том числе:
Фиксированный шкаф
Шкаф компенсации коэффициента мощности
Шкаф центра управления двигателем (MCC) (с фиксированной перегородкой или с выдвижным ящиком)
Устройство сброса давления установлено в верхней части шкафа для предотвращения случайных травм, вызванных неисправностями в электросети.
Способы установки коммутационных компонентов включают фиксированный тип, вставной тип и тип выдвижного ящика.
Характеристики высоты ящиков функциональных блоков включают 3М, 4М, 6М, 9М и 12М. Мощность двигателя одного ящика в комплекте распределительного устройства не превышает 160 кВт, а номинальный ток распределения электроэнергии не превышает 400 А. Ящики одной спецификации на 100% взаимозаменяемы, что обеспечивает быстрое и надежное обслуживание и замену.
Втычные выключатели и другие компоненты можно устанавливать в стационарных отсеках. Фиксированные отсеки разной высоты можно выбрать в зависимости от размера выключателей и других компонентов, обычно 4М, 6М, 9М и 12М.
Различные отсеки полностью независимы, что обеспечивает безопасную и надежную работу.
Степень защиты шкафа IP4X.
