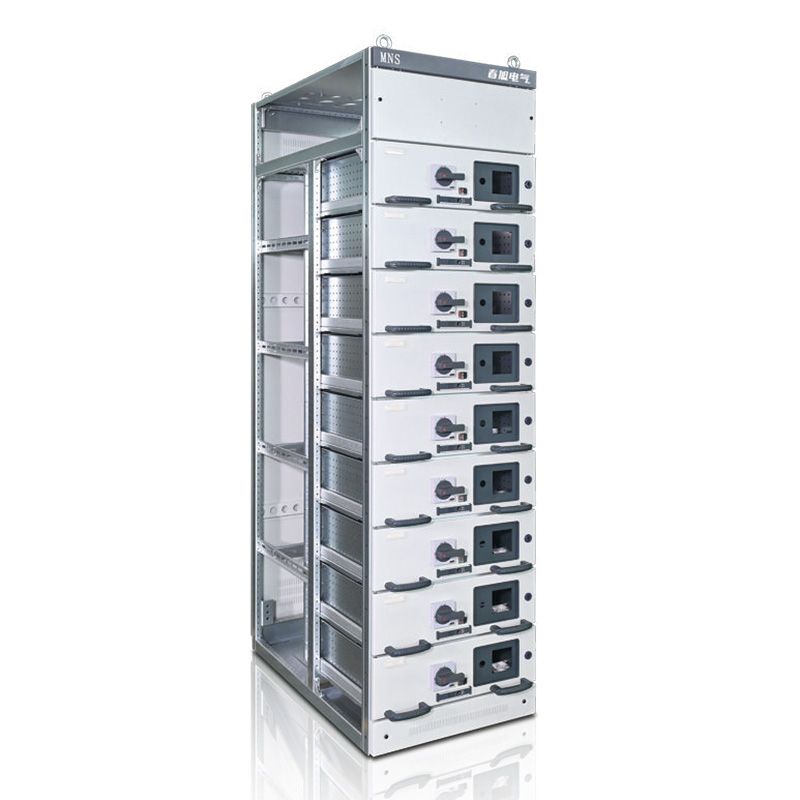

Снятие напряжения MNS-низкого напряжения

Обзор продукта

Новый тип низковольтного снятого распределительного устройства подходит для трехфазных систем переменного тока с частотой 50 Гц, номинальным рабочим напряжением 400 В (690 В) и номинальным током 4000А или менее. Он используется для электроэнергии, распределения, централизованного управления двигателями и компенсации конденсаторов. Он широко используется в электростанциях, нефтяных, химических, металлургических, текстильных, высоких зданиях и других местах. Этот продукт соответствует таким стандартам, как IEC60439-1, GB7251.1 и JB/T9661. Он может реализовать или заменить все решения типов шкафов MNS, GCS и GCK. Пользователи могут выбирать и комбинировать их в соответствии с их потребностями. Это новый тип низковольтного снятого кабинета со значительными инновациями от производства до применения в текущей отрасли.

Структурное описание

1. Новый механизм толкания вручную применяется к ящикам для единиц и разделен на две основные категории: ручная работа и электрическая работа. Метод избавления от многословного толкания обеспечивает легкий, гибкий и гладкий толчок и удаление ящика. Три рабочие станции оснащены механическим позиционированием и дисплеем, а также функциями быстрого звука положения. Толкнуть ящики схемы с тремя полюсами и четырьмя полюсами 630A-это легкие и гибкие. Закрывающаяся блокировка имеет функцию сброса повторного блокировки. Принцип механизма толкания и механизма блокировки - это передовые технологии в той же отрасли.

2. Новый тип механизма нажатого вручную применяется к блокам ящика 1/2 и 1/4, включающих в себя трехпозиционную блокировку, отображение, закрытие вспомогательной функции питания с блокировкой и функцию сброса переключателя.

3. Новый тип механизма блокировки ящика имеет механическое отображение положений разделения, тестирования и соединения, а электрические контакты синхронизируются с положениями.

4. Вертикальные каналы: можно выбрать половину функциональной платы или железного прямоугольного канала, и они могут быть удобно взаимозаменяемы.

Основные особенности

Рамка является модульной структурой. Основной скелет собирается из С-образной стали, а оценка защиты шкафа-IP4X.

Каждый шкаф разделен на три отсека, а именно на горизонтальный отсек для шин, отсек ящика и кабельный отсек. Отсеки полного распределительного устройства с высоким и низким напряжением отделяются друг от друга стальными пластинами или высокопрочных пластичных пластиковых функциональных пластин, верхних и нижних

Между ящиками каждого слоя существуют металлические пластины с вентиляционными отверстиями для выделения, чтобы эффективно предотвратить расщепление дуг, вызванные разломами в компонентах переключателя или несчастными случаями, возникающими в результате коротких цепей между шиной и другими линиями.

Компактный дизайн: приспосабливайте больше функциональных единиц в меньшем пространстве;

Структурные компоненты имеют сильную универсальность и гибкую сборку. С E = 25 мм в качестве модуля структура и снятые единицы могут быть произвольно комбинированы для удовлетворения потребностей проектирования системы.

Ящик прикован с двойными слотами позиционирования с двойным слотом. Между тем, двойной сложенный край и процесс заклепки решил дефекты заусенцев на доске и острые винты с самозаказыванием, которые болят руки.

Ящики разделены на 1/4 ящика, 1/2 ящика и ящики с полной шириной (высота ящика: 6e, 8e, 12e, 16e, 24e, e = 25 мм). Все компоненты образуются в одной форме, действительно достигая 100% взаимозаменяемости ящиков одной и той же спецификации.

Панель инструментов принимает открытую полой структуру, которая удобна для установки, проводки и обнаружения компонентов. Пространство установки для компонентов увеличивается, что может соответствовать требованиям установки цифровых измерителей дисплея с формой 96 мм × 96 мм. Другие кнопки света и другие компоненты также могут быть установлены. Полая часть изготовлена ​​из стальной пластины, которая удобна для производства отверстий.
