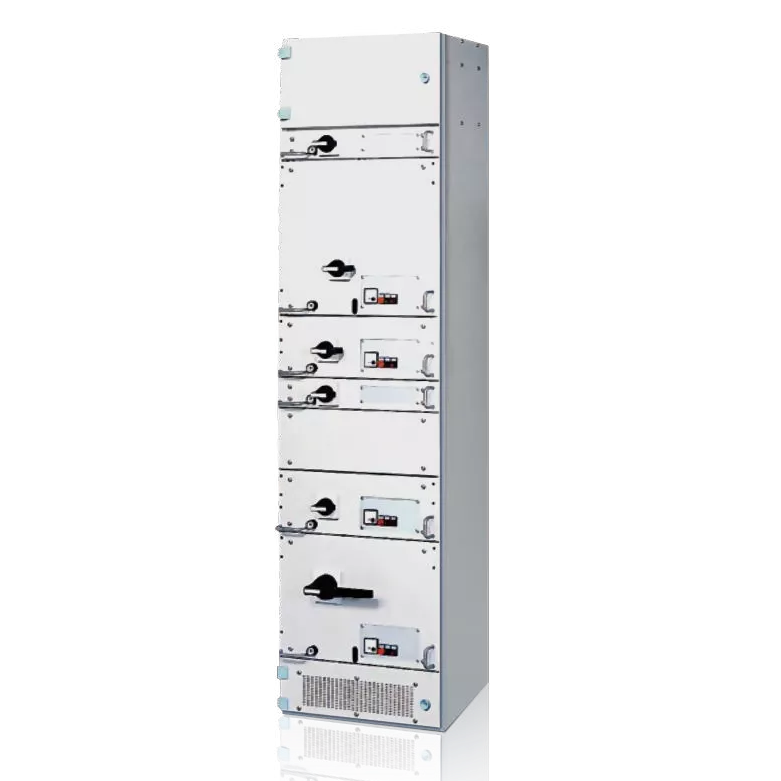

С-СИВАКОН 8PT

Обзор продукта

Являясь стандартным решением для инженерных и промышленных областей, низковольтное распределительное устройство SIVACON 8PT, ориентированное на различные потребности рынка в мире, не только отвечает требованиям стандартизации в основных строительных проектах, но также приносит пользу инвестициям и локализованному производству. SIVACON 8PT - это распределительное оборудование, популярное во всем мире, и его можно применять для различных уровней мощности с максимальным номинальным током 7400 А. Я использую стационарные, мобильные, выдвижные и другие виды модулей и широко используется на электростанциях, в нефтяной, химической, металлургической, текстильной и высотных зданиях.

Структурное описание

1. Модульность: оборудование состоит из стандартных и модульных модулей. Все модули соответствуют индексу дизайна Siemens и могут гибко комбинироваться для удовлетворения различных требований. Отличные компоненты производства Siemens используются для обеспечения долгосрочной надежности.

эксплуатация оборудования.

2. Надежность: Оборудование спроектировано и протестировано в соответствии с международным стандартом (ТТА) с 3-х и 4-х полюсной горизонтальной шинной системой и максимальным

номинальный ток 7400А;

3. Рационализация: компоненты могут быть помещены в отсек для компонентов произвольно, независимо от глубины горизонтальной шинной системы.

и распределительное устройство.

4.Интеллектуализация: элементы, содержащие расширенные функции защиты и связи, могут быть интегрированы в оборудование для защиты питания.

распределение и двигатель.

Основные особенности

Рама SIVACON 8PT изготовлена ​​из алюминиево-цинковой пластины толщиной 2,5 мм, а модульные отверстия с интервалом 25 мм распределены по раме для расширения.

Гибкая дверь распределительного устройства (с максимальным углом открытия 180°) адаптирована для удовлетворения различных требований, а соответствующий спиральный пружинный замок может защитить дверную панель от открытия из-за небрежности или несчастного случая.

Устройство сброса давления расположено в верхней части распределительного устройства для предотвращения случайных травм, вызванных электрической неисправностью.

Шинный отсек отделен от отсека устройств внутренним разделением, достигающим 3b.

Для выдвижных блоков используются восемь типов (100, 150, 200, 300, 400, 500, 600 и 70 мм) стандартизированной конструкции, при этом выдвижные ящики той же спецификации можно полностью заменить; Все ящики оснащены функцией предотвращения неправильной эксплуатации.

В ящике с максимум 40 дополнительными разъемами можно при необходимости добавить разъем коммуникационной шины.

Степень защиты распределительного устройства IP30-IP54.
