Общий

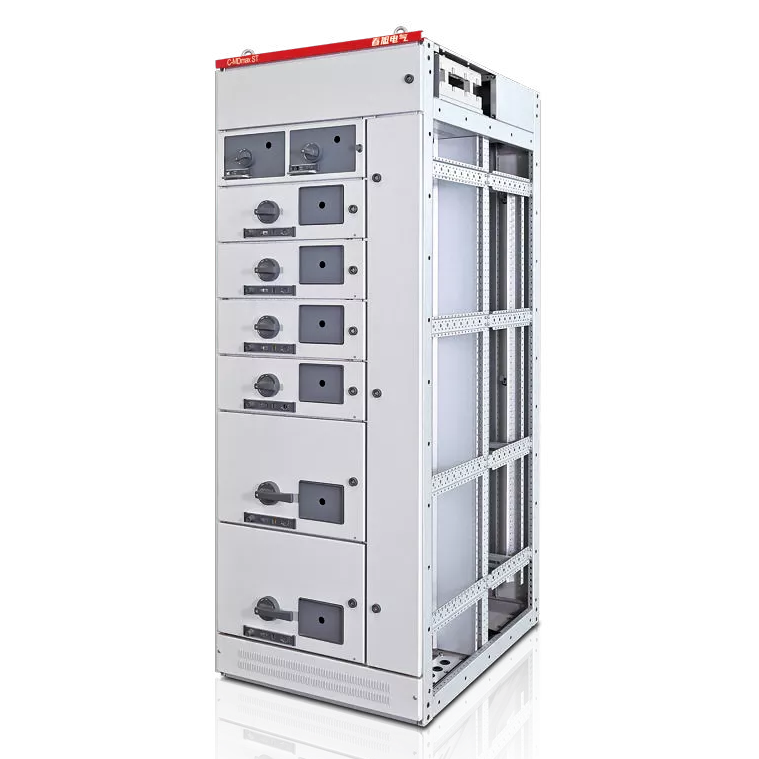

C-MDmax ST — комбинированное многофункциональное низковольтное распределительное устройство, прошедшее полное типовое испытание (ТТА). Он соответствует GB7251.1-2005, IEC 60439-1 и другим соответствующим стандартам. Распределительное устройство широко используется в электронной промышленности, промышленных и горнодобывающих предприятиях, табачной промышленности, муниципальной инфраструктуре, коммерческих зданиях и элитных жилых проектах.
Описание структуры
1. Комплексность:
в распределительном устройстве используется полный спектр низковольтных электрических компонентов ABB, включая воздушные автоматические выключатели Megamax и Emax, автоматические выключатели в литом корпусе Isomax и Tmax, контакторы серии A, тепловые реле TA и устройства плавного пуска, образующие комплексную и надежную систему распределения электроэнергии низкого напряжения.
2. Надежность:
Оборудование спроектировано и протестировано в соответствии с международными стандартами.
3. Модульность.
Он состоит из стандартизированных сборных компонентов, которые можно быстро и легко модифицировать, что помогает снизить производственные затраты.
4. Интеллект.
Компоненты с расширенными функциями защиты и связи могут быть интегрированы в оборудование для обеспечения защиты и мониторинга распределения мощности и управления двигателем.
Основные характеристики
Распределительное устройство разделено на четыре отсека: отсек шин, отсек функционального блока, кабельный отсек и зону горизонтального подключения вторичных линий управления.
Согласно требованиям системы безопасности, для каждого отсека устанавливаются независимые двери, оставляющие достаточно места для проведения отладки и обслуживания.
Рама C-MDmax ST имеет самонесущую конструкцию. На каркасе распределены модульные отверстия с интервалом 25 мм. Вся рама точно соединена горизонтальными и вертикальными болтами, что обеспечивает конструкцию, не требующую обслуживания. Каркас, перегородки и монтажные пластины изготовлены из стальных пластин с алюминиево-цинковым покрытием.
Элементы переключателей могут быть установлены фиксированным, выдвижным, передвижным и втычным типами и могут свободно конфигурироваться в соответствии с различными требованиями.
Ящики доступны в вариантах 1/4 ширины, 1/2 ширины и полной ширины (высота: 1U, 1,5U, 2U, 3U; U = 200 мм). Ящики одинаковой спецификации полностью взаимозаменяемы.
Каждый ящик состоит из неподвижных частей и подвижных частей (соединительного узла). После того, как фиксированная часть выдвижного ящика вставлена в отсек распределительного устройства, дверь отсека можно закрыть и вставить ручку управления для перемещения выдвижного ящика между изолированным , испытательным и подключенным положениями.
В окне индикации отображается положение узла разъема.
Степень защиты распределительного устройства IP40..
